濾波共模電感參數選型記著這六方面就可以了gujing
編輯：谷景電子
濾波共模電感應用在各類電子產品中，但是怎樣選擇合適的濾波共模電感是一個問題，濾波共模電感的選擇主要在這幾個方面：感應值、DC電阻、飽和電流、溫升電流、測試頻率、尺寸等參數。今天我們就詳細解釋如何從這些參數選擇合適的濾波共模電感。

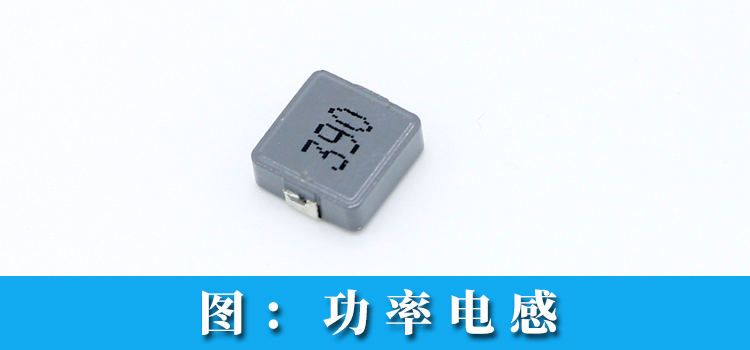

1、是感值，感值的選擇電感第一個就是確定電感量。
2、直流電阻是電感導體自己的電阻值，就是直流狀態下測量的電阻。從理想狀態來看，電感的直流電阻是越小越好。
3、飽和電流是在電感上加入一定量的直流偏壓電流，使電感的電感值比沒有加電流時的電感值降低10%-30%（一般按30%計算）。這種直流偏壓電流稱為電感的飽和電流。飽和電流越大越好。
4、溫升電流是在電感上增加一定量的直流偏壓電流，使電感本體溫度上升不超過40℃（溫度應穩定30分鐘以上，不再繼續上升）。這種直流偏壓電流稱為電感的溫升電流，溫升電流越大越好。
5、測試頻率是指測試電感值的頻率。有很多工程師認為電感值與頻率無關，但事實上，不同頻率下的電感值仍然不同。大多數電感的測試頻率越高，感值越高；因此，在選擇濾波共模電感時，也要明確產品的應用頻率和電感的測試頻率。如果差異太大，實際應用感值和規格感值可能會有所不同。
6、尺寸：如果沒有特殊要求，我們建議工程師在選擇電感尺寸時，盡量選擇長度為1/2的電感。這種尺寸的電感結構和工藝是相對較為成熟的。
飽和電流和溫升電流應該是許多項目選擇濾波共模電感的重點，許多工程師不知道怎么選擇飽和電流和溫升電流；一般情況下，飽和電流大于溫升電流，所以只要你選擇飽和電流作為突波電流，溫升電流作為工作電流要簡單得多。
